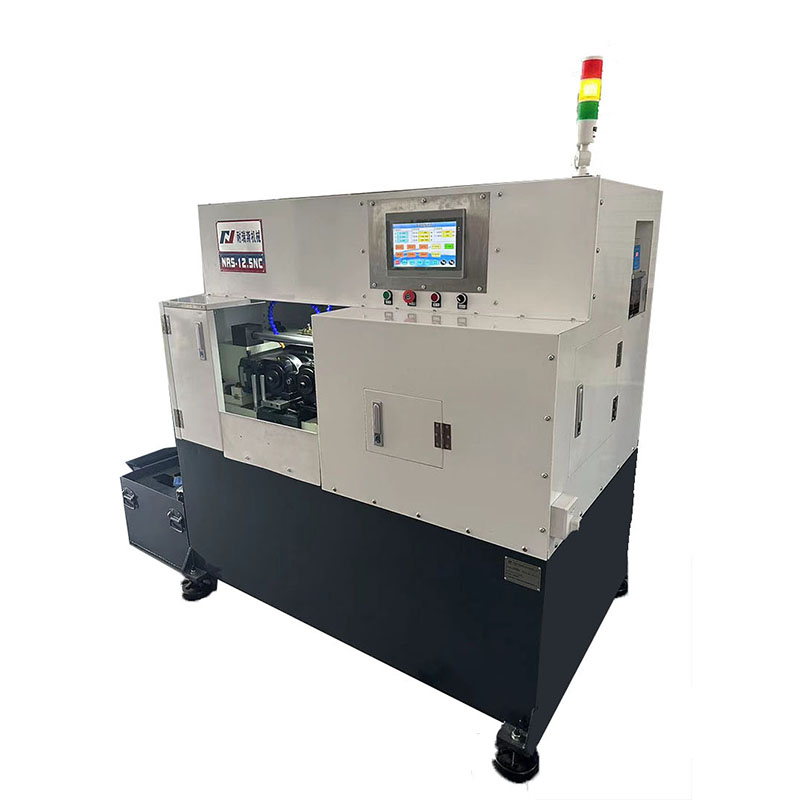

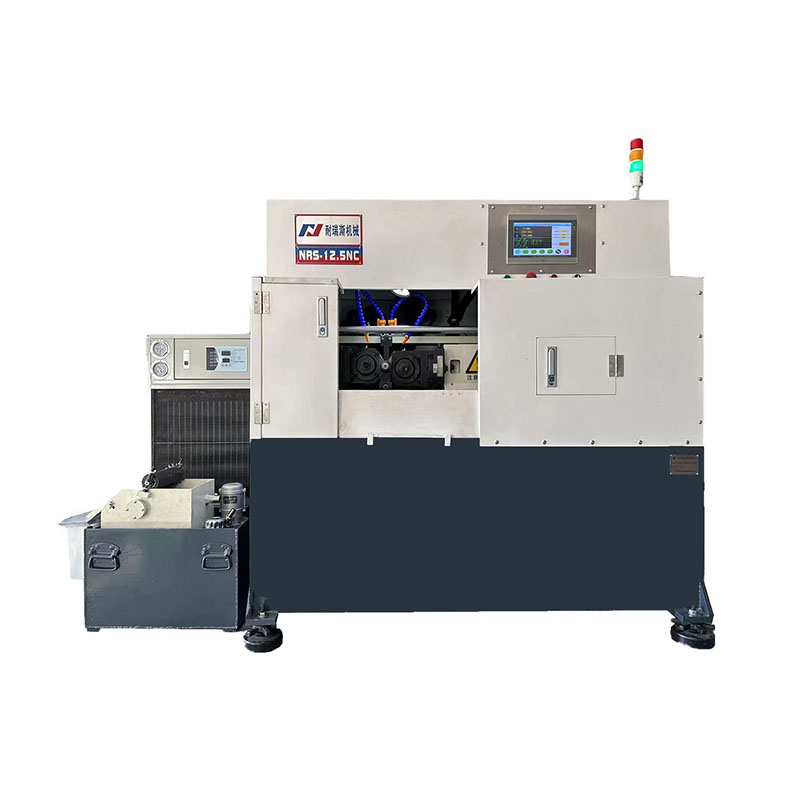

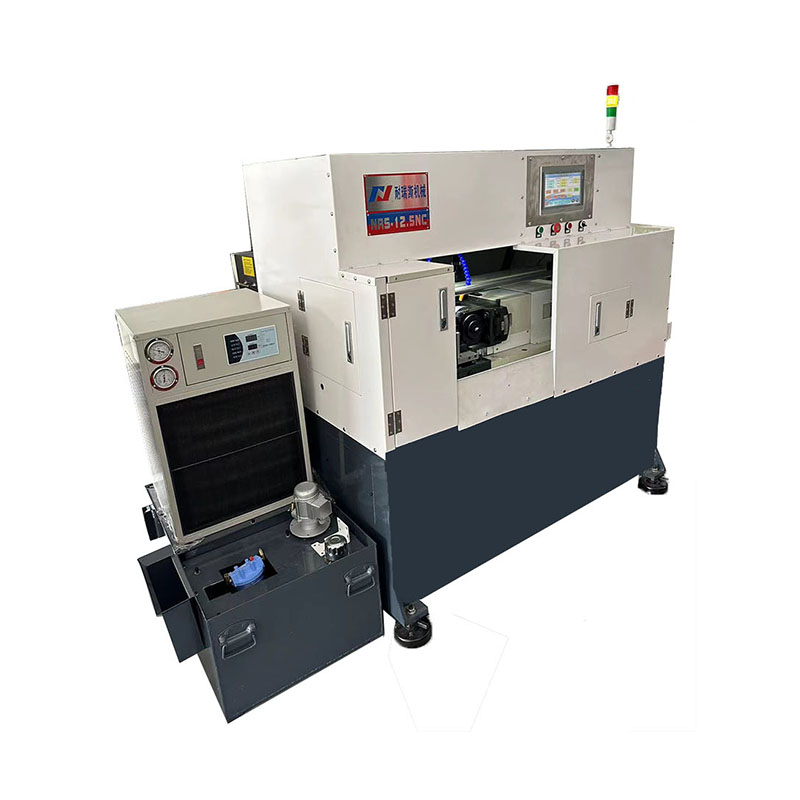

La máquina laminadora de roscas de precisión de alta velocidad es un nuevo modelo desarrollado de forma independiente por nuestra empresa. La máquina laminadora de roscas de precisión de alta velocidad tiene una carcasa sólida, una pantalla táctil digital avanzada y un programa de control, alta precisión, operación simple, ampliamente utilizada en laminado de dientes, moleteado y otros tipos de procesamiento de formación de roscas.
La máquina laminadora de roscas de precisión de alta velocidad es un nuevo modelo desarrollado de forma independiente por nuestra empresa. La máquina laminadora de roscas de precisión de alta velocidad tiene una carcasa sólida, una pantalla táctil digital avanzada y un programa de control, alta precisión, operación simple, ampliamente utilizada en laminado de dientes, moleteado y otros tipos de procesamiento de formación de roscas.
1. tipo de sujeción de pieza de trabajo y máquina de laminación de tipo pasante
El indicador digital (opcional) se puede utilizar para ajustar con precisión el ajuste del ángulo del husillo
2. Los husillos izquierdo y derecho son impulsados por sus propios motores independientes, y la desviación entre los dientes se elimina mediante el control síncrono para lograr un rodamiento perfecto
3. El ajuste de paso del rodillo está controlado por el valor de entrada de la pantalla NC
4. Las condiciones de procesamiento y la corrección de dimensiones se almacenan con datos, y la reproducción de datos es muy simple durante el procesamiento repetido
5. 3 ejes estándar, estructura CNC opcional de 2 ejes opcional, a través de un comando simple se puede llevar a cabo un procesamiento de laminación complejo
6. El riel de guía lineal de alta rigidez y el husillo de bolas de gran diámetro se utilizan para lograr la estabilidad de la mesa de husillo correcta
7. Mejore el modelo anterior, modificando el comando de datos puede completar fácilmente la coincidencia de tono
8. Protección ambiental favorable de tipo no hidráulico, la precisión de mecanizado debido a la influencia del cambio de temperatura es pequeña, la precisión es estable
Especificaciones técnicas |
NRS-15NC |
|
nombre del producto |
Máquina laminadora de roscas de precisión de alta velocidad |
|
Rango de hilo |
Rodillo de inmersión MAX. diámetro |
40 mm |
A través de laminación de alimentación MAX. diámetro |
25 mm |
|
Sonó de longitud (entrada) |
80 mm |
|
Sonó de longitud (a través de la alimentación) |
3000 mm |
|
Eje de velocidad |
1ï½70rpm/min CVT |
|
Velocidad de avance del husillo derecho |
Máx. 1000 mm/min. |
|
La distancia entre los ejes |
140 mmï½220 mm |
|
recorrido del husillo |
80 mm |
|
Ángulo de rotación del husillo |
±6° |
|
Altura desde el nivel de referencia hasta el centro del husillo |
125 mm |
|
Lubricación de husillo de bolas |
Lubricación forzada automática |
|
Lubricación de la superficie guía del husillo derecho |
||
Laminación de roscas muere |
MÁX. diámetro |
175 mm |
Diámetro del agujero |
54 mm |
|
Rango de ancho |
80 mm |
|
forma clave |
|
|
Potencia del motor para accionamiento del husillo |
servomotor2×3.1kw |
|
Potencia de collado |
0.09kw |
|
Presión máxima de rodadura |
150KN |
|
Altura desde el suelo hasta el centro del husillo |
950 mm |
|
Operación espacio requerido |
1600mm*1300mm*1900mm |
|
Peso neto |
1500kg |
|
Número de ejes de control |
3 ejes |
|
Servomotor móvil husillo derecho |
5.1kw |
|
Unidad de instrucción mínima |
eje recto |
0,001 mm |
Eje de rotación |
0.001° |
