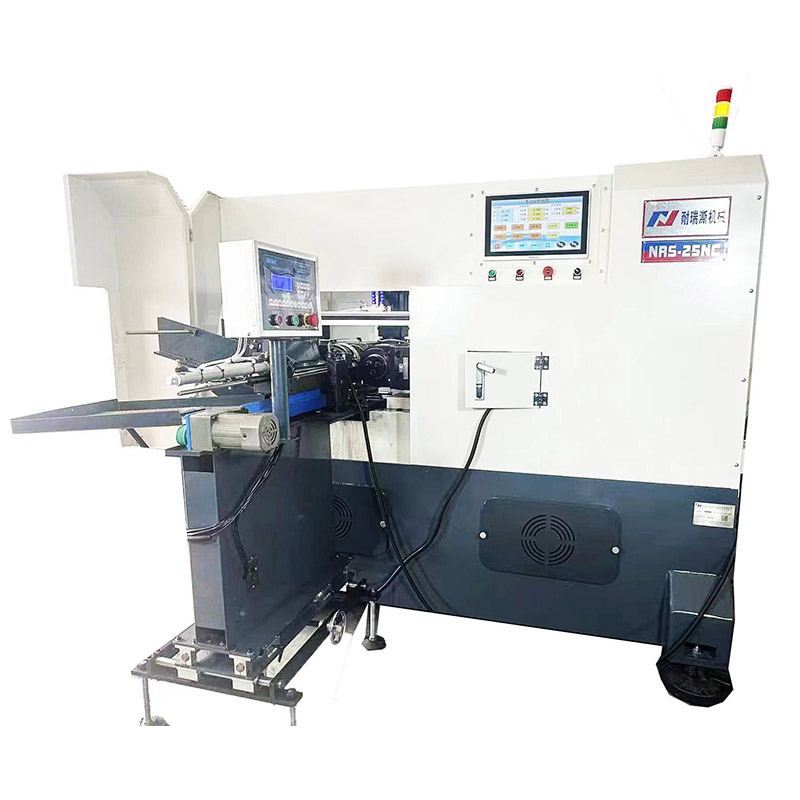

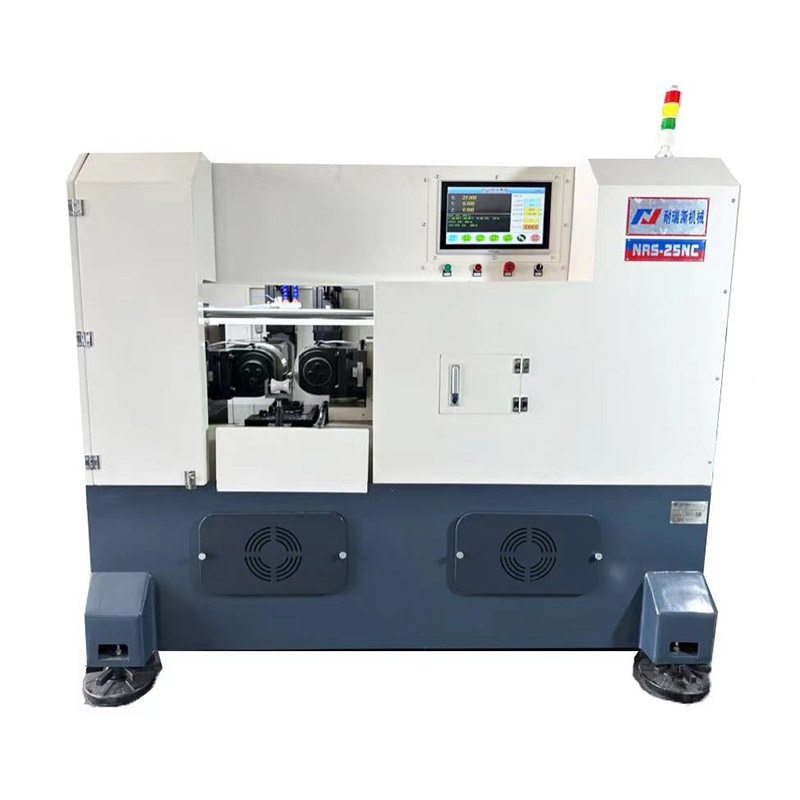

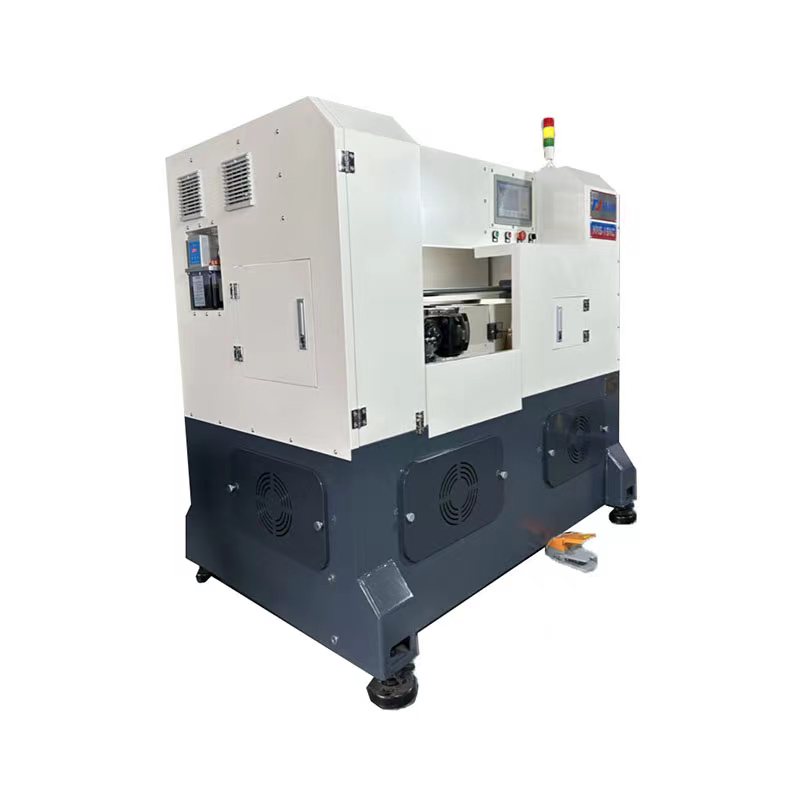

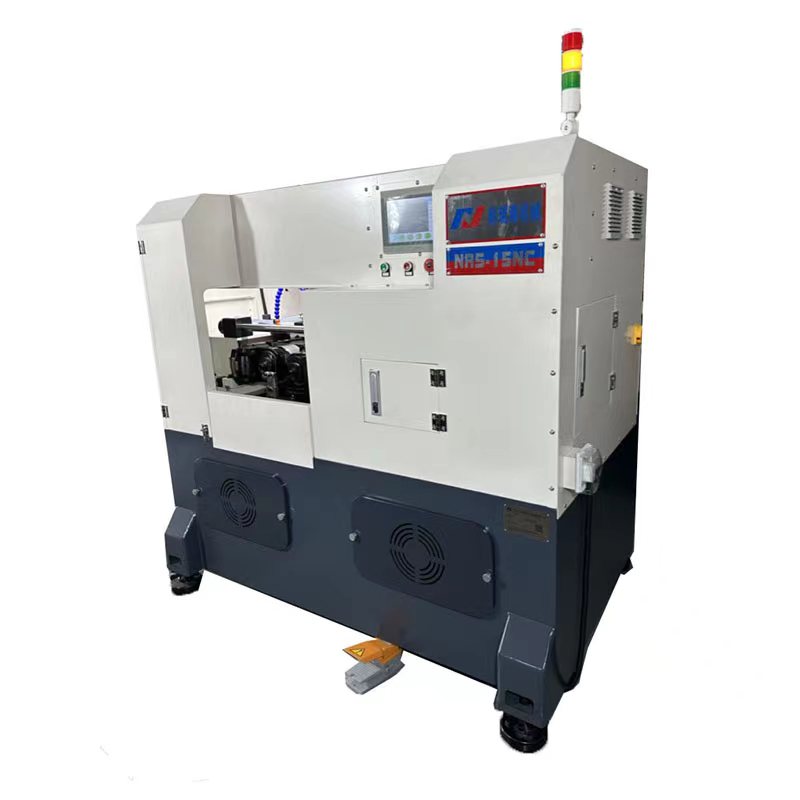

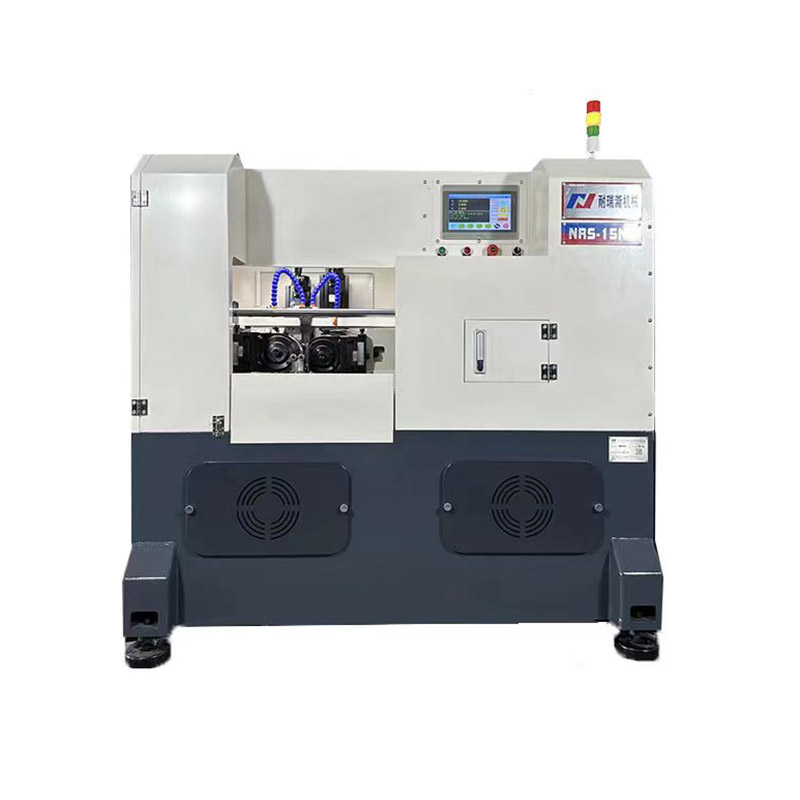

Máquina de rodillos de hilo servo-motor CNC

Máquina de rodillos de hilo servo-motor CNC

I 、 Las características principales de esta máquina de rodamiento de roscas CNC:

   A. El código del modelo es Servo Motor Drive, salida máxima de 30 toneladas.

  B. Las siguientes piezas de trabajo se pueden hacer de acuerdo con el tipo de rodillo:

   1. [En Feed]: Hilo triangular de 55 ° y 60 ° con frecuencia, la máquina de rodamiento de rosca CNC puede procesar la pieza de trabajo:

       Diámetro ≤φ80 mm, tono ≤ 8.0 mm, la longitud máxima es de 150 mm

  2. [THRU-Feed] Pitch de rosca triangular de 55 ° y 60 ° ≤8.0 mm, la longitud y el diámetro son libres

C. Características estructurales: los dos ejes de rodillos son impulsados ​​por servomotores, y el eje de alimentación es rodado por servomotors

     Transferencia de varilla de perlas en alimento.

D. Esta máquina de rodar también puede procesar una variedad de productos de forma de dientes, como: dientes de gusano, dientes trapezoides, bola

   Tornillo, rodar, moler, ritmo de rodadura, etc. deben determinarse de acuerdo con la superficie de dibujo.

II 、 Especificaciones técnicas:

 1. Diámetro exterior del hilo de rodadura: φ3 ~ φ80 mm

 2. Punta de rosca rodante: 0.6 ~ 8.0 mm

 3. Velocidad del huso: 10 ~ 60 rpm (regulación de velocidad sin pasos)

 4. Diámetro exterior del rodillo de alambre (máx.): Φ210 mm, tamaño del keyway 20*8 mm/mm.

 5. Diámetro exterior del huso: φ75 mm (H7)

 6. Ancho y longitud del rodillo de alambre: el más largo se puede usar hasta 150 mm, de acuerdo con la demanda de la pieza de trabajo

 Con, - las especificaciones comunes generales son 35, 40, 50, 60, 70, 100 mm

  7. Distancia máxima entre dos husos: 280 mm

 8. Distancia mínima entre dos husos: 180 mm

 9. Presión máxima de rodadura: 30 Tons

 10. Caballas de rolleros para conducir: 11kw

 11. Caballas de propulsión de alimentación: 5.5kw

 12. Altura desde el suelo hasta el centro de rodillos: 1050 mm

 13. Área de piso: 2100lmm*1600wmm*2100hmm

 14. Peso neto: 3200 kgs; Peso bruto: 3000 kgs
