¿Cómo puede una máquina laminadora de roscas con servomotor CNC mejorar la precisión, la productividad y la calidad de la rosca?

Resumen del artículo: A Máquina laminadora de roscas con servomotor CNCestá diseñado para fabricantes que necesitan un rendimiento de formación de roscas preciso, repetible y eficiente.NERESproporciona la serie NRS-25NC/NRS-15NC, con ejes de rodillos servoaccionados y movimiento de alimentación, hasta 30 toneladas de presión de laminado y un rango de diámetro de rosca de φ3–φ80 mm. Este artículo explica sus ventajas de funcionamiento, especificaciones técnicas, aplicaciones y factores clave a considerar al seleccionar una solución de laminado de roscas CNC.

Tabla de contenido

• ¿Por qué es importante la tecnología servo CNC en el laminado de roscas?
• ¿Cuáles son las características clave de una máquina laminadora de roscas con servomotor CNC?
• ¿Cuáles son las principales especificaciones técnicas?
• ¿Qué aplicaciones puede manejar?
• ¿Qué beneficios pueden esperar los fabricantes?
• ¿Cómo se debe seleccionar la máquina laminadora de hilos adecuada?
• ¿Por qué es importante la configuración de la máquina para la producción?
• Preguntas frecuentes
• Conclusión

¿Por qué es importante la tecnología servo CNC en el laminado de roscas?

El laminado de roscas es un proceso de conformado en frío en el que matrices endurecidas aplican presión a una pieza de trabajo para crear roscas sin cortar el material. Para los fabricantes que producen sujetadores de precisión, ejes, tornillos, componentes relacionados con tornillos sin fin y otras piezas roscadas, controlar el movimiento y la alimentación de los rodillos con precisión es esencial.

Una máquina laminadora de roscas con servomotor CNC mejora este proceso mediante el uso de servomotores para controlar los ejes de los rodillos y el movimiento de alimentación. Según las especificaciones NERES, los dos ejes de los rodillos son servoaccionados, mientras que el eje de alimentación también utiliza servocontrol. Esta configuración proporciona un sistema de movimiento más coordinado para operaciones exigentes de formación de roscas.

En comparación con una configuración mecánica básica, el servocontrol CNC puede hacer que los parámetros de producción sean más fáciles de administrar y repetir. Esto es particularmente valioso cuando los fabricantes necesitan un rendimiento dimensional estable en lotes de producción repetidos.

Para los compradores que buscan una máquina laminadora de roscas con servomotor CNC, las consideraciones más importantes incluyen las dimensiones de la pieza de trabajo, el paso de la rosca, la presión de laminación, la velocidad del husillo, la configuración del troquel y el método de producción requerido.

¿Cuáles son las características clave de una máquina laminadora de roscas con servomotor CNC?

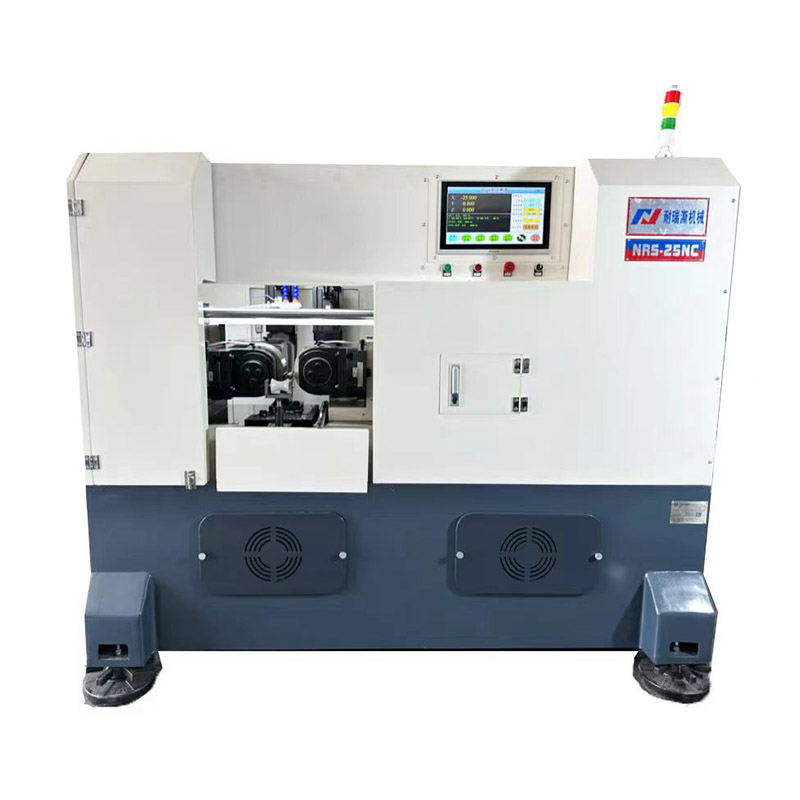

La serie NERES NRS-25NC/NRS-15NC combina la tecnología de servoaccionamiento con una estructura rígida de formación de roscas. Su diseño está pensado para adaptarse tanto a roscas triangulares comunes como a una gama más amplia de perfiles de dientes especializados, dependiendo de las matrices de laminación seleccionadas y el dibujo de la pieza de trabajo.

• Accionamiento por servomotor:Los ejes de los rodillos y el movimiento de alimentación se controlan mediante servomotores.
• Alta fuerza de rodadura:La presión máxima de rodadura alcanza las 30 toneladas.
• Amplia gama de piezas:Los diámetros exteriores de los hilos de laminación varían de φ3 a φ80 mm.
• Capacidad de tono flexible:Se admiten pasos de rosca de 0,6 a 8,0 mm dentro de las especificaciones indicadas.
• Velocidad de husillo variable:La velocidad del husillo es ajustable de 10 a 60 RPM con regulación de velocidad continua.
• Múltiples posibilidades de conformado:Dependiendo de la configuración del dibujo y del rodillo, la máquina puede procesar dientes sin fin, dientes trapezoidales, perfiles relacionados con husillos de bolas, moleteados y ranuras de laminación.

Esta combinación hace que la máquina sea adecuada para fabricantes que buscan una plataforma flexible en lugar de equipos limitados a una geometría de rosca estándar.

¿Cuáles son las principales especificaciones técnicas?

Las especificaciones técnicas son fundamentales a la hora de evaluar si una máquina es adecuada para una línea de producción concreta. La siguiente tabla resume las especificaciones publicadas del modelo de servomotor CNC NERES.

Para el laminado de alimentación de roscas triangulares de 55° y 60° de uso común, la especificación publicada indica piezas de trabajo de hasta φ80 mm de diámetro, con un paso máximo de 8,0 mm y una longitud máxima de 150 mm. El laminado de alimentación directa también está disponible para roscas triangulares de 55° y 60° de uso común con paso de hasta 8,0 mm, sujeto a la configuración adecuada.

¿Qué aplicaciones puede manejar?

Una de las principales ventajas del laminado de roscas servocontrolado es su capacidad para soportar diferentes requisitos de conformado mediante la selección adecuada del troquel y la configuración de la máquina.

Las posibilidades de procesamiento típicas incluyen:

• Roscas triangulares de 55° y 60°
• Perfiles de dientes de gusano
• Perfiles de dientes trapezoidales
• Aplicaciones de laminación relacionadas con husillos de bolas
• Operaciones de moleteado
• Ranuras rodantes
• Otras formas de dientes personalizadas basadas en dibujos de ingeniería

La capacidad de procesamiento real siempre debe confirmarse con el dibujo de la pieza de trabajo, el material, el perfil de rosca requerido, el diseño de la matriz, el diámetro, el paso y el método de producción. Esto es particularmente importante para componentes especializados donde es posible que no se apliquen dimensiones de rosca estándar.

¿Qué beneficios pueden esperar los fabricantes?

1. Movimiento más controlado

Los ejes de rodillos servoaccionados proporcionan control de movimiento coordinado. Esto puede ayudar a los fabricantes a establecer condiciones de procesamiento repetibles al producir lotes de componentes similares.

2. Parámetros de producción flexibles

El rango de velocidad del husillo de 10 a 60 RPM con regulación continua permite ajustar los parámetros de producción según la pieza de trabajo y los requisitos de conformado.

3. Alta capacidad de formación

Con una presión de laminación máxima de 30 toneladas, la máquina está diseñada para aplicaciones exigentes de conformado en frío. La combinación de fuerza de rodadura y movimiento servocontrolado proporciona la base para una producción estable de componentes roscados del tamaño adecuado.

4. Múltiples opciones de procesamiento

Los fabricantes no necesitan necesariamente equipos separados para cada tipo de operación de formación de dientes. Con rodillos adecuados y validación de ingeniería, una plataforma puede soportar varios perfiles, incluidos hilos, moleteados y ranuras de rodadura.

5. Adecuado para la producción industrial

La construcción sustancial de la máquina, el accionamiento de rodillos de 11 kW, el sistema de propulsión de alimentación de 5,5 kW y el tamaño de aproximadamente 2100 × 1600 × 2100 mm la hacen adecuada para entornos de producción industrial donde la estabilidad y repetibilidad del equipo son importantes.

¿Cómo se debe seleccionar la máquina laminadora de hilos adecuada?

Elegir una máquina basándose únicamente en la presión máxima o la potencia del motor puede resultar en una configuración inadecuada. Un proceso de compra más confiable comienza con los requisitos reales de los componentes.

1. Defina el diámetro de la pieza de trabajo:Confirme el diámetro mínimo y máximo del espacio en blanco requerido para la producción.
2. Confirmar el paso del hilo:Compare el paso requerido con el rango admitido por la máquina.
3. Determine el método de laminación:Decida si es apropiado el rodamiento de alimentación o de alimentación directa.
4. Comprobar la geometría del hilo:Las roscas triangulares estándar y los perfiles especializados pueden requerir matrices y configuraciones diferentes.
5. Evaluar el volumen de producción:La producción de gran volumen puede beneficiarse más del control CNC y la integración de alimentación automatizada.
6. Revisar las dimensiones de la máquina:Asegúrese de que haya suficiente espacio en el taller para la máquina, el acceso del operador, el manejo de materiales y el mantenimiento.
7. Discuta el dibujo con el fabricante:Para componentes no estándar, la confirmación técnica antes de la compra puede reducir los riesgos de configuración.

NERES se posiciona como un fabricante y proveedor chino de maquinaria para laminación de roscas, matrices para laminación de roscas, herramientas para roscar y equipos relacionados. Su cartera de productos también incluye máquinas laminadoras de roscas CNC automáticas y otras soluciones de formación de roscas.

¿Por qué es importante la configuración de la máquina para la producción?

El rendimiento del laminado de hilo depende de algo más que la propia máquina. La relación entre la máquina, las matrices, el material de la pieza, el diámetro de la pieza en bruto, la lubricación, la geometría de la rosca y los parámetros de procesamiento determina el resultado final.

Por ejemplo, la misma máquina puede requerir diferentes diseños de rodillos al cambiar de una rosca triangular convencional a un perfil de diente especializado. De manera similar, cambiar el material de la pieza de trabajo o el paso de la rosca puede requerir ajustes de parámetros.

Por lo tanto, un proveedor profesional debería evaluar el dibujo del componente antes de recomendar la configuración final. Este enfoque orientado a la ingeniería es especialmente útil para los compradores que obtienen maquinaria laminadora de roscas personalizada en una fábrica de China.

NERES afirma que sus soluciones de laminado de roscas CNC se pueden personalizar según los requisitos del cliente y proporciona soporte técnico para seleccionar el equipo adecuado.

Preguntas frecuentes

¿Qué es una máquina laminadora de roscas con servomotor CNC?

Es una máquina formadora de roscas controlada por CNC que utiliza servomotores para impulsar los ejes de los rodillos y el movimiento de alimentación. La serie NERES NRS-25NC/NRS-15NC está diseñada para laminación de roscas y otras operaciones de formación como moleteado y ranuras, dependiendo de la configuración del rodillo.

¿Qué diámetro de rosca puede procesar la máquina NERES?

La especificación publicada enumera un rango de diámetro exterior de rosca de laminación de φ3 a φ80 mm, con un rango de paso de rosca de laminación de 0,6 a 8,0 mm.

¿Cuál es la presión máxima de rodadura?

La presión de rodadura máxima indicada es de 30 toneladas. Las condiciones reales de procesamiento deben evaluarse según la pieza de trabajo, el material, la geometría de la rosca y las matrices de laminación.

¿Puede esta máquina procesar perfiles de dientes especiales?

Sí. Según el fabricante, la máquina puede procesar dientes de gusano, dientes trapezoidales, perfiles relacionados con husillos de bolas, moleteados, ranuras de rodadura y otras formas de dientes cuando la configuración requerida se determina a partir del dibujo de la pieza de trabajo.

¿Qué debo proporcionar al solicitar una cotización?

Para obtener una recomendación precisa, los compradores deben proporcionar el dibujo de la pieza de trabajo, el material, el diámetro de la pieza en bruto, el diámetro de la rosca terminada, el paso, la longitud de la rosca, el volumen de producción requerido y el método de laminado preferido. Estos detalles permiten al proveedor evaluar con mayor precisión la configuración de la máquina y las matrices de laminación adecuadas.

Conclusión

Una máquina laminadora de roscas con servomotor CNC puede ser una inversión valiosa para los fabricantes que buscan conformado controlado, procesamiento repetible, producción de roscas flexible y capacidad de laminación de grado industrial. La serie NERES NRS-25NC/NRS-15NC admite diámetros de rosca de laminación de φ3 a φ80 mm, pasos de 0,6 a 8,0 mm, velocidad de husillo continua de 10 a 60 RPM y hasta 30 toneladas de presión de laminación.

Si está evaluando una máquina para roscas estándar, perfiles de dientes especializados, moleteados u otros requisitos de conformado de precisión, el mejor enfoque es hacer coincidir la configuración de la máquina con el dibujo de sus componentes reales y los objetivos de producción.Contáctenoscon las especificaciones de su pieza de trabajo y los requisitos de producción para analizar una solución adecuada de máquina roladora de roscas con servomotor CNC de NERES.
