Troqueles rodantes estriados

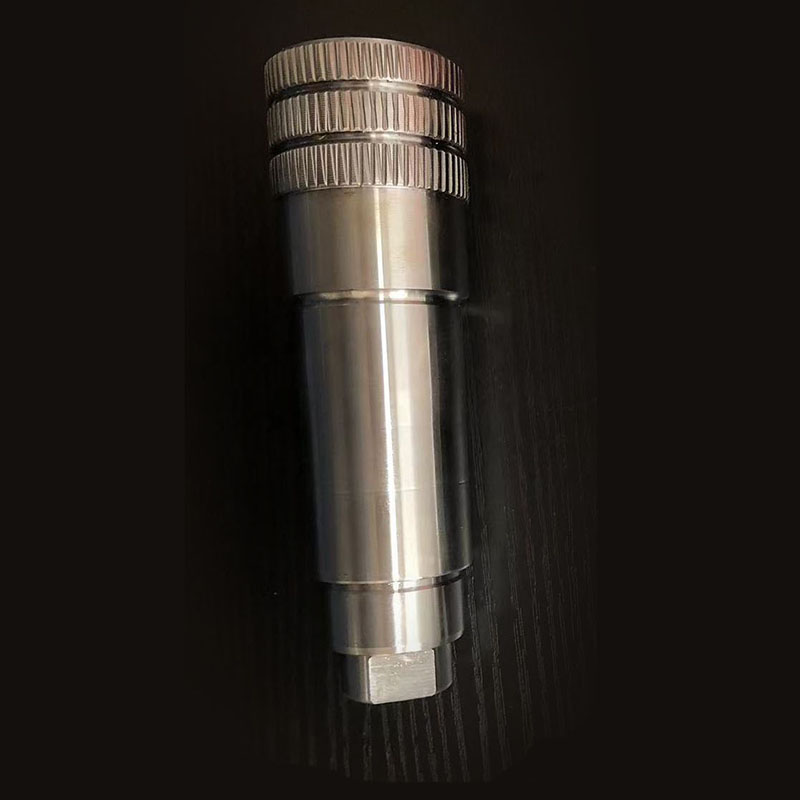

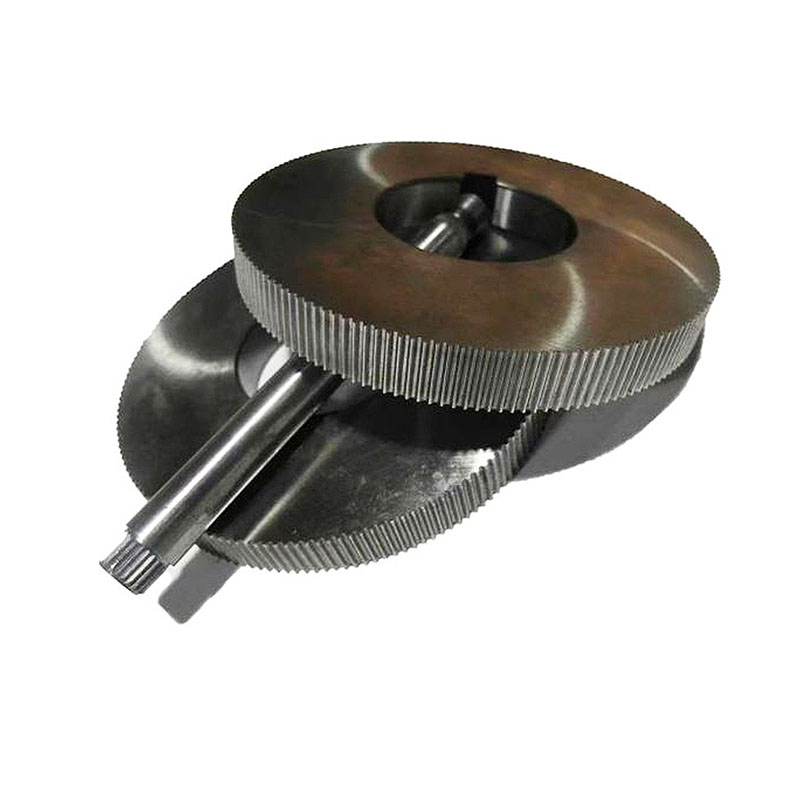

Puede estar seguro de comprar NERES Spline Rolling Dies en nuestra fábrica y le ofreceremos el mejor servicio postventa y entrega oportuna. Los senos y las estrías se usan comúnmente para aplicaciones de transferencia de torsión que requieren una coordinación precisa con las piezas de acoplamiento, en lugar de rodillos que generalmente no requieren un ajuste preciso. El medio eje, el eje de transmisión, el eje del motor EV y el eje de salida de potencia son tipos comunes de componentes estriados y dentados. Las estrías y dientes en el eje macizo se pueden laminar en equipos Neres utilizando un avance con dos moldes o un proceso de laminación de un solo bucle. En aplicaciones de eje hueco, se puede utilizar un proceso de laminado de paso forzado con tres moldes. El proceso de laminado de alimentación forzada también se puede usar para producir ranuras y dientes dentados de longitud continua en ejes sólidos y huecos usando dos o tres moldes. El proceso spline de Neres puede lograr una tolerancia de precisión ANSI 5 (DIN 8) o superior.

Geometría de llave spline y dentada Las formas spline y dentada se describen mediante la geometría de contorno involuta, con el plano superior, el plano de la raíz, el ángulo de presión y la transición del radio con un paso de cuerda fijo. Las estrías y dientes son rectos (paralelos al eje de la pieza) o tienen una guía (ángulo espiral). Las estrías suelen tener ángulos de presión de 20 a 37,5, mientras que las estrías suelen tener ángulos de presión de 25 a 45. Las especificaciones ANSI B92.1 y B92.2M, ISO 4156, DIN 5480 y 5481, SAEJ-500 y JIS definen los estándares de la industria para las estrías. y serraciones utilizadas en todo el mundo. Las características más importantes de las estrías y las estrías son la precisión o el error de separación del tamaño del alambre y el espacio entre dientes. Los senos y las estrías generalmente se clasifican por paso de diámetro igual al número total de dientes en la circunferencia dividido por el diámetro áspero previo al laminado, o módulo igual al diámetro milimétrico dividido por el número de dientes. Según el grado de tolerancia, el ángulo de presión y la geometría del diente, se pueden utilizar procesos de moldeo cilíndrico de Kinefac con hasta 2,5 tiras y ranuras y dentados sin dientes de bloque.
